TIP35C

Версия для печати Транзистор биполярный большой мощности 100В, 25A, 125Вт, 3МГц

Наименование	Кол-во	Цена
TIP35C	268	104.28 руб.

Описание TIP35C

Структура NPN
Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 100
Макс. напр. к-э при заданном токе к и разомкнутой цепи б.(Uкэо макс),В 100
Максимально допустимый ток к ( Iк макс.А) 25
Статический коэффициент передачи тока h21э мин 15
Граничная частота коэффициента передачи тока fгр.МГц 3
Максимальная рассеиваемая мощность ,Вт 125
Корпус TO218

Технические характеристики TIP35C

Параметр	Значение
Current - Collector (Ic) (Max)	25A
Transistor Type	NPN
Lead Free Status / RoHS Status	Lead free / RoHS Compliant
Voltage - Collector Emitter Breakdown (Max)	100V
Vce Saturation (Max) @ Ib, Ic	4V @ 5A, 25A
Current - Collector Cutoff (Max)	1mA
DC Current Gain (hFE) (Min) @ Ic, Vce	10 @ 15A, 4V
Power - Max	125W
Frequency - Transition	3MHz
Тип монтажа	Выводной
Корпус (размер)	TO-247-3
Корпус	TO-247-3

* Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации.

С этим товаром покупают:

Наименование	Кол-во	Цена
2N3904	33600	1.56 руб. (от 100 шт. 0.78 руб.)
FQP50N06	800	34.54 руб.
IRFZ48N (INTERNATIONAL RECTIFIER)	266	159.12 руб.
L7915CV (ST MICROELECTRONICS)	266	58.14 руб.

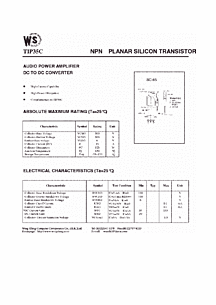

TIP35C

Npn Planar Silicon Transistor (audio Power Amplifier Dc To Dc Converter)

Производитель:
Wing Shing Electronic
//www.wingshing.com

tip35c.pdf
26.78Kb
1стр.
